Инструкция к комплекту адаптера Subaru

ПОРЯДОК ВЫПОЛНЕНИЯ:

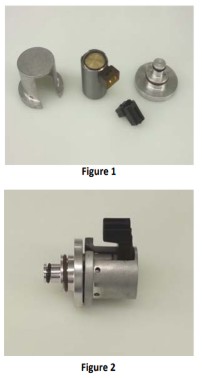

1. Установите O-кольца, как показано на рисунке 1. Тонкое O-кольцо обязательно установите сверху (со стороны латунной части соленоида), чтобы оно служило проставкой.
2. Соберите комплект, установив соленоид на порт и надев кожух (can) на соленоид, как показано на рисунке 2. Между портом и кожухом должен быть небольшой зазор.
3. Вставьте чёрный разъём в разъём соленоида. Вставьте жгут Subaru в чёрный разъём, чтобы завершить электрическое соединение.
4. Установите в гидроблок.

Form #5482, REV. C, 04/30/15
